一、TD75型皮帶輸送機產品簡介：
TD75型帶式輸送機是目前國內統一設計的通用型系列產品，其主要參數及性能均符合ISO國際標準，由單機或多機組成輸送系統來輸送物料。可輸送密度為500～2500Kg/m3的各種散裝物料及成件物品。
TD75型帶式輸送機是一般用途的帶式輸送機，輸送堆積比重為5~25噸/米的各種塊狀，粒狀等散狀物料，也可用來輸送成件物品。
TD75型帶式輸送機的帶寬有六種: 500、 650、800、1000、1200 、1400和1600毫米。
TD75型帶式輸送機所選用的輸送帶有普通橡膠帶和鋼絲繩芯帶兩種。適用工作環境溫度在-15C~ +40C之間，輸送具有酸性、堿性、油類物質和有機溶劑等部分的物料時，需采用耐油，耐酸堿的輸送帶。可用于水平或傾斜輸送，詳細計算需另行考慮。
皮帶式輸送機具有輸送量大、結構簡單、維修方便、部件標準化等優點，根據輸送工藝要求，可單臺輸送，也可多臺組成或與其它輸送設備組成水平或傾斜的輸送系統，以滿足不同布置型式的作業線需要,適用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、礦石、水泥等。被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定。

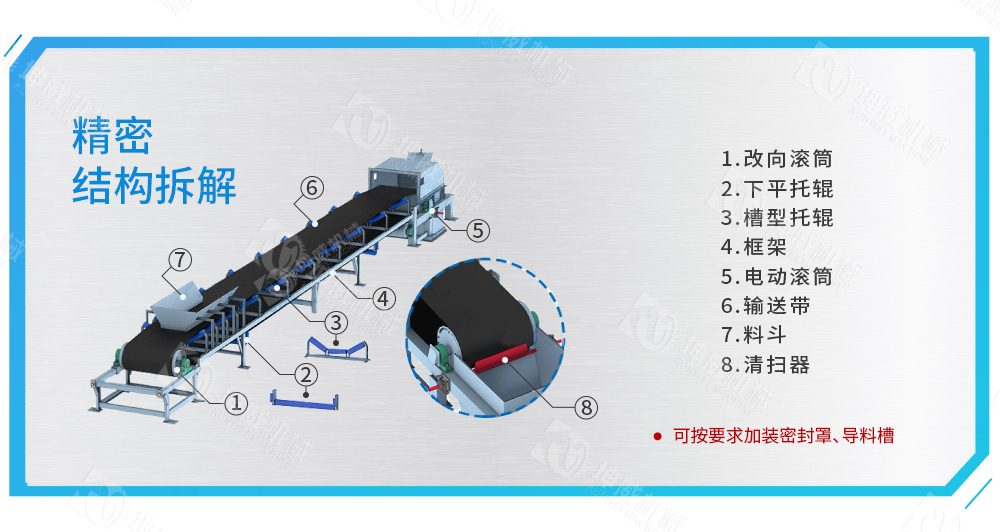

三、TD75型皮帶輸送機結構說明： 1、螺旋拉緊裝置
2、改向滾筒
3、防跑偏開關
4、槽型緩沖托輥
5、下平調心托輥
6、中間架
7、雙向拉繩開關
8、槽型托輥
9、下托輥
10、改向滾筒
11、軸承座
12、頭架
13、齒輪變速箱
14、驅動電機
15、頭罩
16、輸送帶
17、導料槽
18、尾架
19、驅動滾筒
20、彈簧清掃器
21、出料口
22、觀察活門
四、TD75型皮帶輸送機外形尺寸對照表：
| 帶寬B（mm） | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| 機身寬度mm | 頭架 | 1000-1010 | 1150-1160 | 1410-1470 | 1610-1630 | 1860-1880 | 2120-2130 |
| 螺旋拉緊尾架 | 800 | 960 | 1180 | 1410 | 1660 | 1860 |
| 中間架B1 | 870 | 1020 | 1220 | 1440 | 1690 | 1860 |
| 帶面高mm | 頭輪H | 800-2290 | 800-2315 | 800-2400 | 935-2500 | 950-2500 | 100-2500 |
| 尾輪H1 | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| 中間段H2 | 800 | 800 | 800-1000 | 1000-1200 | 1000 | 1200 |
五、TD75型皮帶輸送機適用范圍：
TD75型皮帶輸送機廣泛應用于礦山，冶金、建材、電力等行業，主要輸送物料包括礦石、化工原料、煤炭、焦炭、水泥、石子、礦粉、石灰石等物料。

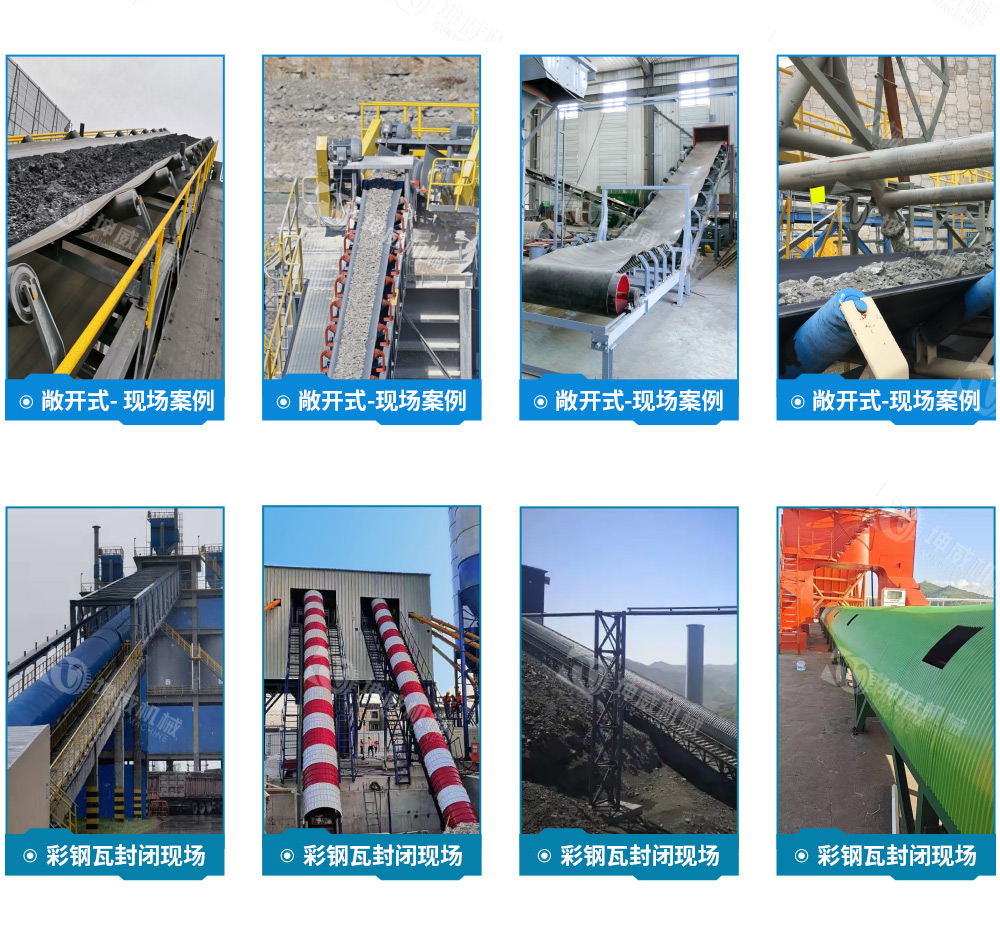

六、TD75型皮帶輸送機現場案例：
七、TD75型皮帶輸送機訂貨須知：
定貨時需注明：帶速、帶寬、輸送距離、輸送量、傾斜角度、物料特性、工作環境、堆積角度等技術參數。
